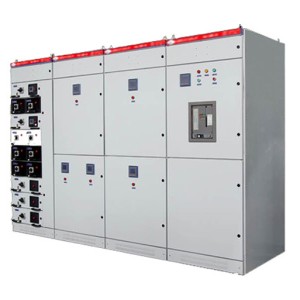

MNS අඩු වොලොටෝජ් වලින් ගිය හැකි ස්විච්ජුර්

එළවන වර්ග වර්ග වාර්තා ස්විච්ජියර් එක්සත් කරයි (මෙයෙහි පස්සේ ස්විච්ජියර් ලෙස හඳුන්වන්නේ) ඒක සුදුසුයි A.C 50 ~ 60HZ, වැඩකරන වෘට්ටුව A.C 380V., අනුපිළිවෙළ වෘට්ටුව 660V., 1600KV.A. පහළයි පහළයි බෙදාහරින පරිවර්තනයේ බලය බෙදාහැරීම, බලය, ආලෝකය, ප් රතිචාරක බලය සම්පූර්ණයෙන්, මෝටර් පාලනය මධ් යස්ථානය, සහ සාමාන් ය කැබිට් එක නිර්මාණය කරලා තියෙන්නේ ස්ථිර විසඳුමක් සහ නිකුත් කරන සැලැස්මේ මිශ් ර පද්ධතියක්. ආර්ස්.

2 භාවිත කිරීමේ තත්වය

2 . 1. ගුවන් උෂ්ණත්වය 40°C ට වඩා වැඩි නෑ, සහ පැය 24ක් ඇතුළත සාමාන් ය උෂ්ණත්වය 35°C යට වඩා වැඩි නැහැ, සහ -5 ° C වලට වඩා පහළ නොවේ;

2 . 2. වාතය පිරිසිදුයි, සාමාන් ය කාමරය සමඟ 50ක් අඩු නොවේ, සාමාන් ය සම්බන්ධතාවය පහළ උෂ්ණත්වය ලබා දීමට අවසර වේ.

2 . 3. ගින්නක් නැති තැන, පිපිරීමේ අනතුරු, බරපතළ දූවිල්ල, රසායනික ද් රව් ය හා චිත් රත්වය;

2 . 4. උස ක් රමය 2000 මී.

2 . 5 ස්විච්ජයර් එක සුදුසුයි පහත පහත උෂ්ණත්වයට, -25 ° C ~ 55 ° C, කුටි කාලෙකින් 70°C වගයක් නෙමෙයි (ඔක්කොම 24කට වඩා වැඩිය)

2 . 6 ඉහත පාවිච්චි කිරීමේ තත්වයන් සම්පූර්ණ නොකරන නම්, පරිශීලකයා හා නිෂ්පාදකයා ගණන් කරමින් ප් රශ්නය විසඳුම වේවි.

3 ස්ථාන ලක්ෂණ

ස්විච්ජියර් එකේ මූලික රාමුව තමයි එකමුතු සම්බන්ධතාවයක් දොරවල්, කොටස්, සහාය සහ බස්බාර්, දියුණු සහ විද් යාත්මක කොටස් පහත පහත ලක්ෂණ සම්පූර්ණ ස්විච්ජයර් එකක් හැඳින්වා:

3 . 1. රාමුව හා කොටස් හා සුළු ප් රමාණය මොඩුස් E =20 mm ට අනුව වැදගත්;

3 . 2 මොකද රාමුවේ සියළුම තැනැත්තා සම්බන්ධයි, ඒක වැරදි විරෝධතාව හා පීඩනයෙන් වළක්වන්න, නිවැරදිකත්වය දියත් කරනවා, ශක්තිමත්ව ලබා දීමට, හොඳ අවශ් යතාව, සහ විශාල මෙන්ම ශක්තියක් තියෙනවා, එය සම්පූර්ණයෙන්ම ස්විච්ජර් එකේ විවිධ ක් රියාකාරකම් සහ වෙනස්කම්;

3 . 3 MCC ස්පාඤ්ඤයේ, ස්විච්ජයර් එකට බෙදුන ප් රදේශ තුනක්. විද් යාත්මක උපකරණ ප් රදේශය සහ කේබල් ප් රදේශය, මෙම ප් රදේශ තුන තැනක් වෙන් කර තිබෙනවා.

3 . 4 PC විසඳුමේ, A.H හා ME චාර් රිකාකරු දොරෙන් එළියට යනවා, අතෙන් ක් රියාත්මක කරන විට දොර පැනලානය විවෘත කරන්න අවශ් ය නැහැ, ඒක ආරක්ෂිතයි.

3 . 5 ස්ථිර ස්ථානයේ, ඒ කියන්නේ, සරලවය, ප් රායෝගිකත්වය, අඩු මිල තියාගෙන තිබෙනවා, ඒ වගේම ඒකට පාටය වැනි පෙනුමක් තියෙනවා, ඒ වගේම එහි අභ් යන්තර බස් රේඛා ස්ථානයටද බෙදෙයි, විද් යාත්මක උපකරණ ප් රදේශය සහ කේබල් ප් රදේශය, ස්ථාන තුනත් වෙන් කර තිබෙනවා යුධ තත්වයන් හෝ සුරක්ෂිත පාදවලින්, ඒ වගේම චීනයේ පරණ නිෂ්පාදනය වෙනුවට සුදුසු උපකරණ තියෙනවා.

3 . MCC කැබින්න් උස අධ් යාපනය නිවැරදිකම, නිර්මාණය සහ පරිශීලක අවශ් යතාව සමඟ වෙනස් කරන්න පුළුවන්, ලාදුරු එකකයට හොඳ වෙනස්කමක් තියෙනවා, වැඩකරන ස්ථානයක් සහ වෙන් කිරීම ස්ථානයක් තියෙනවා, අත්කරණය අගුළු ලබාගත හැක, විශේෂිත සම්බන්ධතා ස්ථානයේ,

3 . 7 ස්විච්ජයර් නිර්මාණය කරලා තියෙන්නේ වර්ග දෙකක් දෙකක් හා තුන වර්ග වයිරස් හතර සහ තුන් ෆ් රේස් පහක්. වයිරර් බෙදාහැරිය පද්ධතිය, නිවැරදි බස් බස් N වයර් සහ ආරක්ෂාකාරී බස් PE වයර් එක පහළ පැත්තේ, එතකොට බස්බාර් එකක් එක්ක සම්බන්ධයි, ඉතින් පරිශීලකයාට කේබල් එක සම්බන්ධ කරන්න පුළුවන්.

3 . 8 කැබිට් එකේ විශ්වාසවන්ත දියුණුව සහතික කිරීම සඳහා, සියලුම සාමාන් ය සංඛ් යාවක් වැනි සියලුම සාමාන් ය සංඛ් යාව,

3 . 9 වාහනයේ ආරක්ෂාව අඩු කිරීමට නොමැත.

කෙටියෙන්, ස්විච්ජියර් එකේ විදේශීය ඉදිරිපත් කරන කැබිනි ඉහළ ශක්තිය සහ උස අධ් යස්ථානය සමඟ, සහ IEC439 ජාත් යන්තර ප් රමිති සහ GB7251 ජාතික ප් රමිති සමඟ සම්පූර්ණයෙන්ම ඒවගේ ආරක්ෂාවට සම්බන්ධයි IP3X, GB4208, IEC529 වල IP30Nameට සමානයි.

4 නිෂ්පාදන නිර්මාණය හා තෝරාගත්තේ පහත සඳහන් තත්වයන්ට විශේෂ අවධානය යොමු කළ යුතුයි

4 . 1 නිෂ්පාදනයේ සම්පූර්ණ උස 2200mm, ඉහළම තමයි බස්බාර් එක, මධ් යම කොටස තමයි විද් යාත්මක කොටස්වල ස්ථාපනය කිරීමේ උසස්මය 1800 mm, ඒ වගේම ස්ථානයේ පහළ කොටස අඩු කරන්න ඕනි අම්. උපරිමය 1600 mm. (1800 mm දුන්න සැලැස්ම හැර)

4 . 2 එහි වර්ග හතරක් පළමු: 400, 600, 800, 1000, ස්ථිර ක් රමයේ අවධානය යොමු කළ යුතුයි වෙනස් කැබිනි පුළුල් ක් රමය පුලුවන් නැත්නම්, A.H හැරෙයි, ME, DWX15 ස්විච් ක් රමය, අනිත් අය 600 mm, පළල වෙනස් පළල ක් රම සමග එකතු කරන්න බෑ.

4 . කැබිනි ඇතුලට එන කැබිනි

4 . 4 එක් සාමාන් ය කණ්ඩායමේ විවිධ හැකියාවක් තිබෙනවා. සෑම කැබිනි ස්විච් වර්ගය සහ ස්විච් චිත් රකෘතියේ සංකීර්ණය, සාමාන් ය චාරිකා ස්ථානයේ, ස්විච් එක සූදානමින් තිබෙනවා ඉතින් ස්විච් එකට දොර පන්තිය විසඳුමක් විවෘත වෙද්දි විතරයි, සහ ස්විච් මොඩය තෝරාගත්ත හා නිර්මාණය තුළ ස්විච් මොඩය තෝරාගැනීමට විශේෂ අවධානය ලබාගත යුතුයි උපකරණ.

5 තාක්ෂණික පරාමිතීන (වගස 1) බලන්න.

ස්ච් ජාතික පරාමිතීන (ටিবල 1) ලග

6. මානය

සම්පූර්ණ ප් රමාණය

2 කැබිනට් වර්ගයේ ක් රිස්තියානීන් අංක

පාලක කැබිනි

7. ප් රමාණය

Fig.4 ස්ථාපිත ප් රමාණය A.: ඇතුළු කැබින්

Fig.5ආ: ඇතුලත කැබිනට් B: පිපිරීමේ කැබින්
